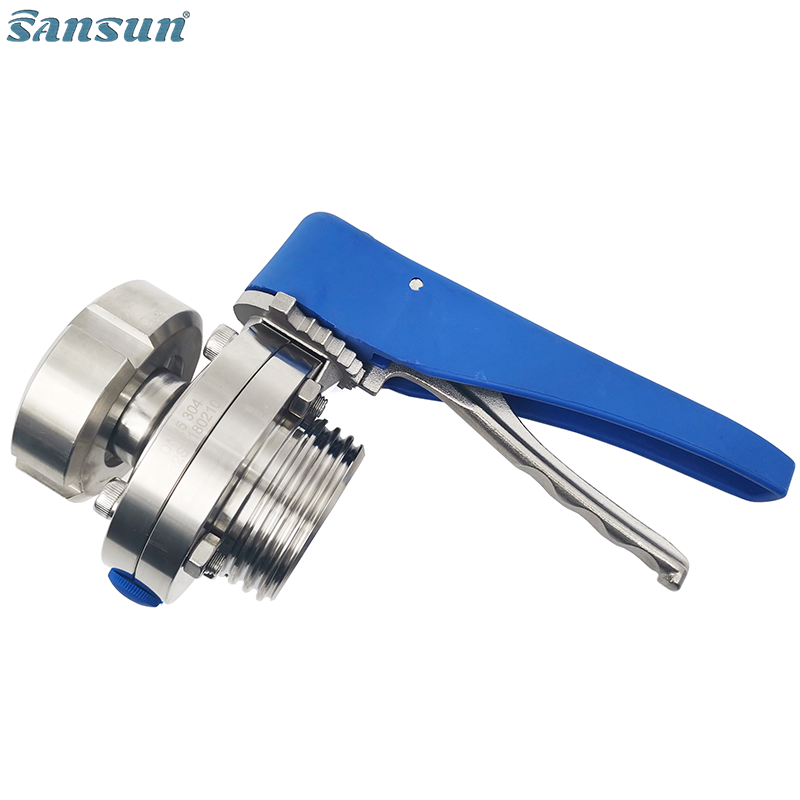

Manual sanitario Masculino / NUT UNION 12 Posición de plástico Muti-posposición Mango de mariposa Válvula

Principios operativos

             Manual sanitario Masculino / NUT UNION 12 Posición de plástico Muti-posposición Mango de mariposa Válvula

             Las válvulas de mariposa Macho / TUERCA pueden accionarse automáticamente mediante el actuador o manualmente con la maneta.

             El mango bloquea la válvula en la posición "Open " o "cerrada ", por supuesto, está la otra posición disponible.

             El actuador empuja el pistón del movimiento axial en 90 °, que controla la válvula de mariposa.

             Las válvulas de mariposa usadas en cerveza, bebidas, lácteos, jugo de frutas, farmacia, bioingeniería y otros campos.

Especificaciones técnicas

Max. Presión: 10 bar (DN15-DN100); 8 bar (DN125-DN150)

Min.Presión: 0.2 bar P.Abs

Temperatura de funcionamiento: -10 ℃ a +120 ℃ (EPDM)

Materiales

Plato de mariposa: AISI316L/304 (forjado)

Cuerpo de la válvula: AISI316L/304 (forjado)

Manejo: AISI304/PP

Acabado de superficie: RA = 0.8

Diseño estándar

Disponible en tamaños de DN10 / 1 "a DN150 / 4 "

El tamaño de la posición múltiple maneja UO a DN100 / 4 "

El tamaño del mango de extracción hasta DN 200/8 "

Estándar avaliable: DIN, SMS, ISO, IDF, RJT, IDF, 3A

Conexión: soldadura, abrazadera, rosca, rosca única de soldadura única, brida

Mango: mango de mango/mango de múltiples posiciones/mango de acero inoxidable de posición múltiple

Control: sensor de posición, controlador C-top, controlador C-top (as-i)

Curva de válvulas de mariposa

Estilo de mango de la válvula de mariposa

Vista explotada de la válvula de mariposa con mango de tirar
