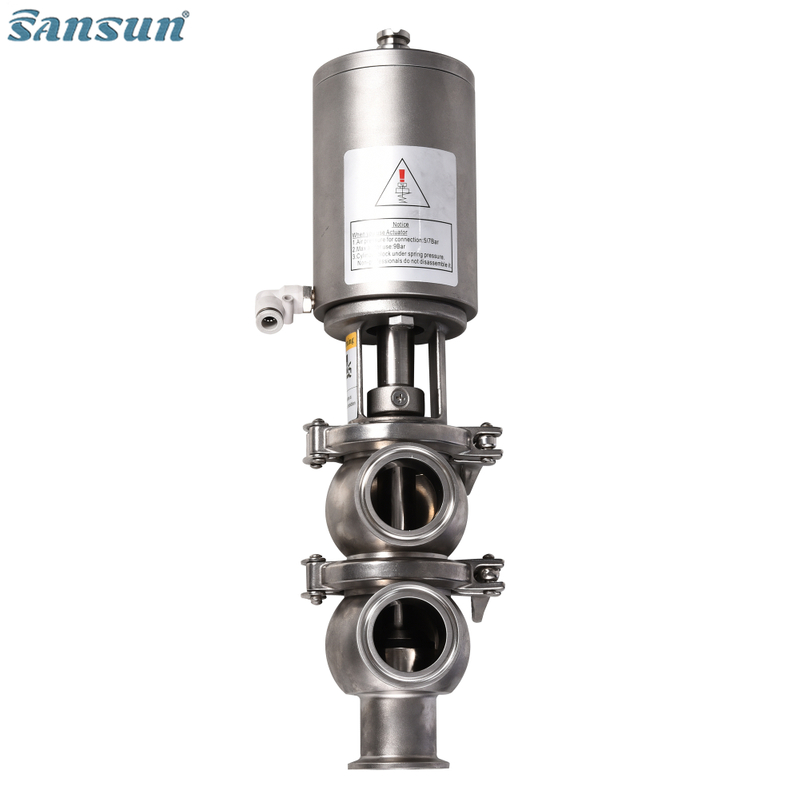

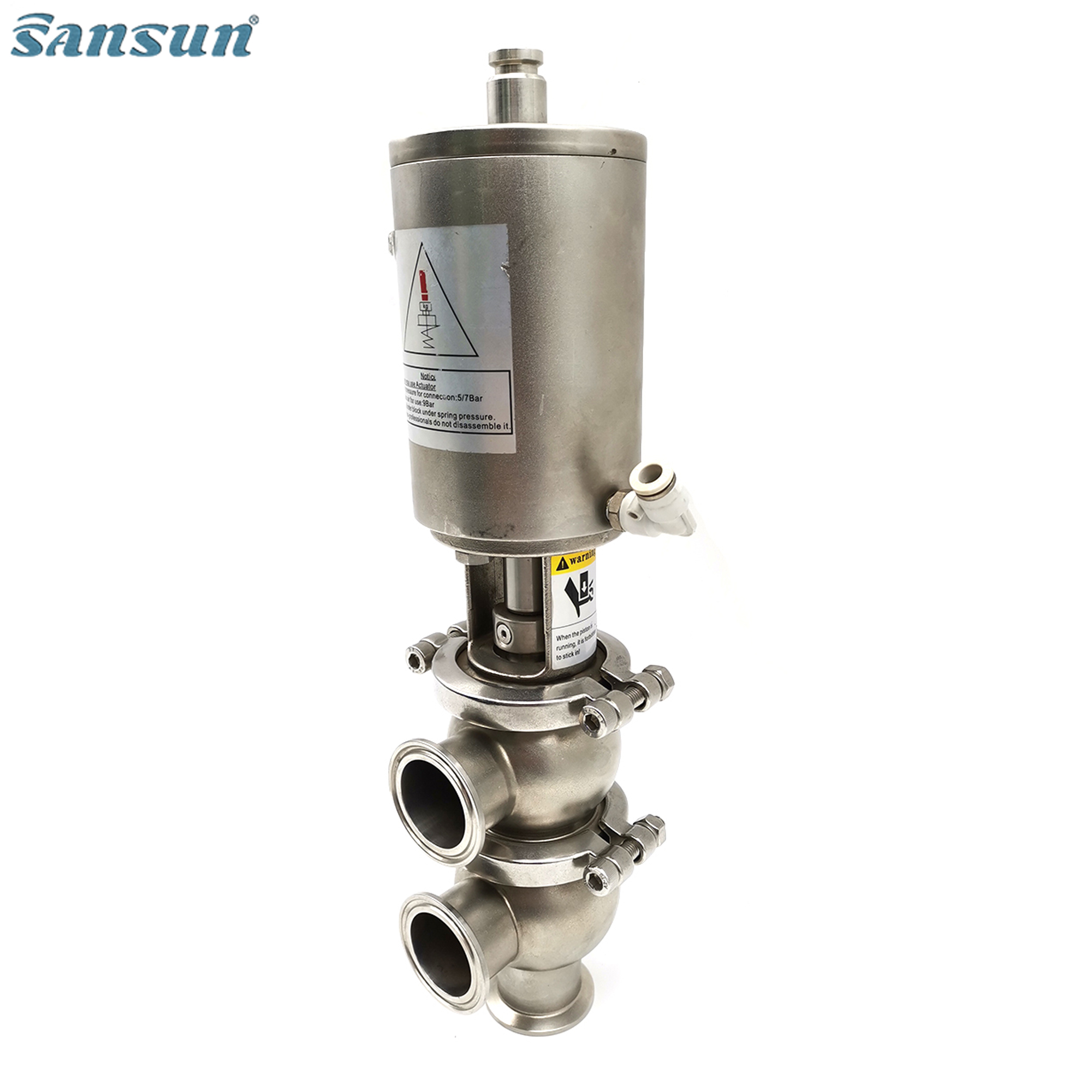

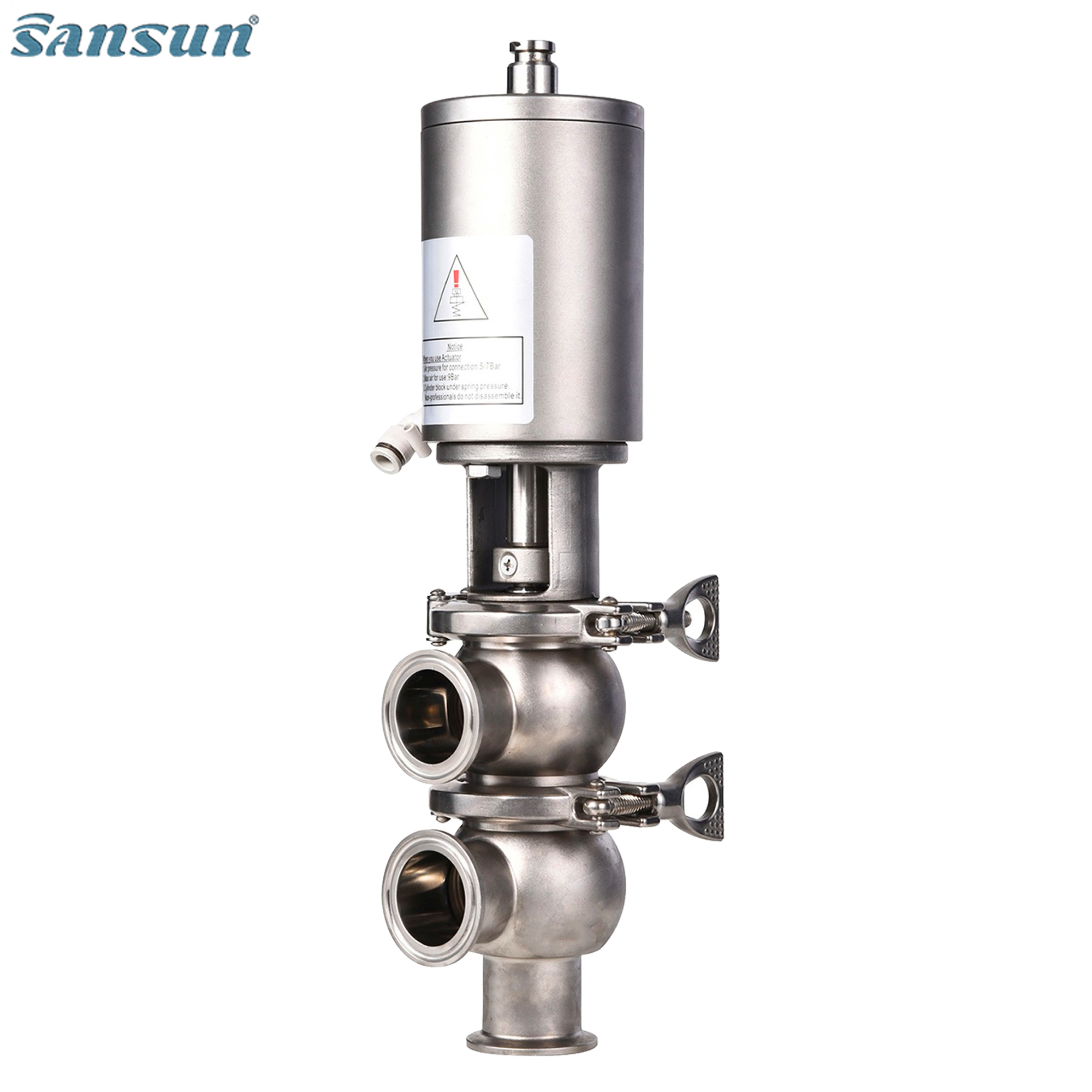

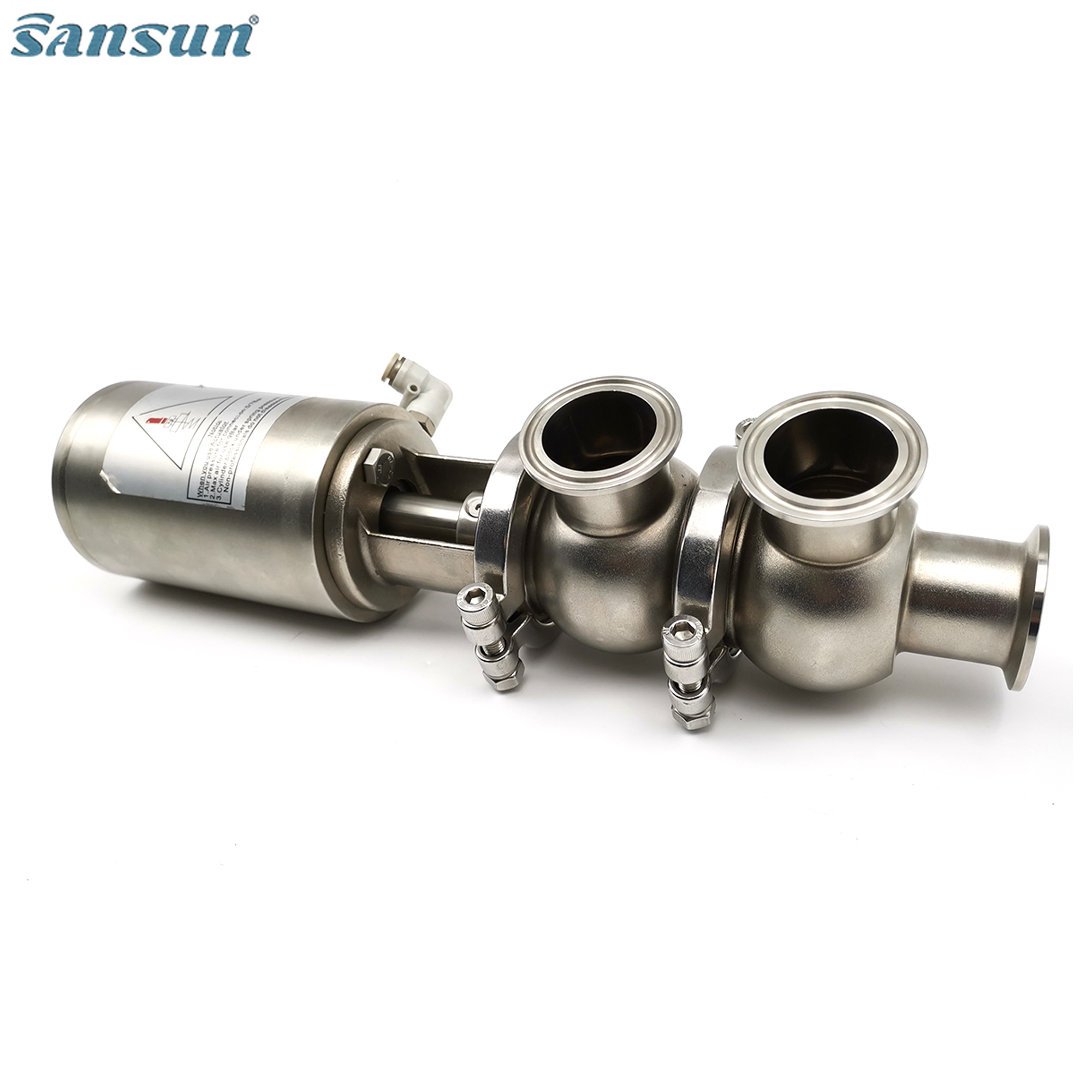

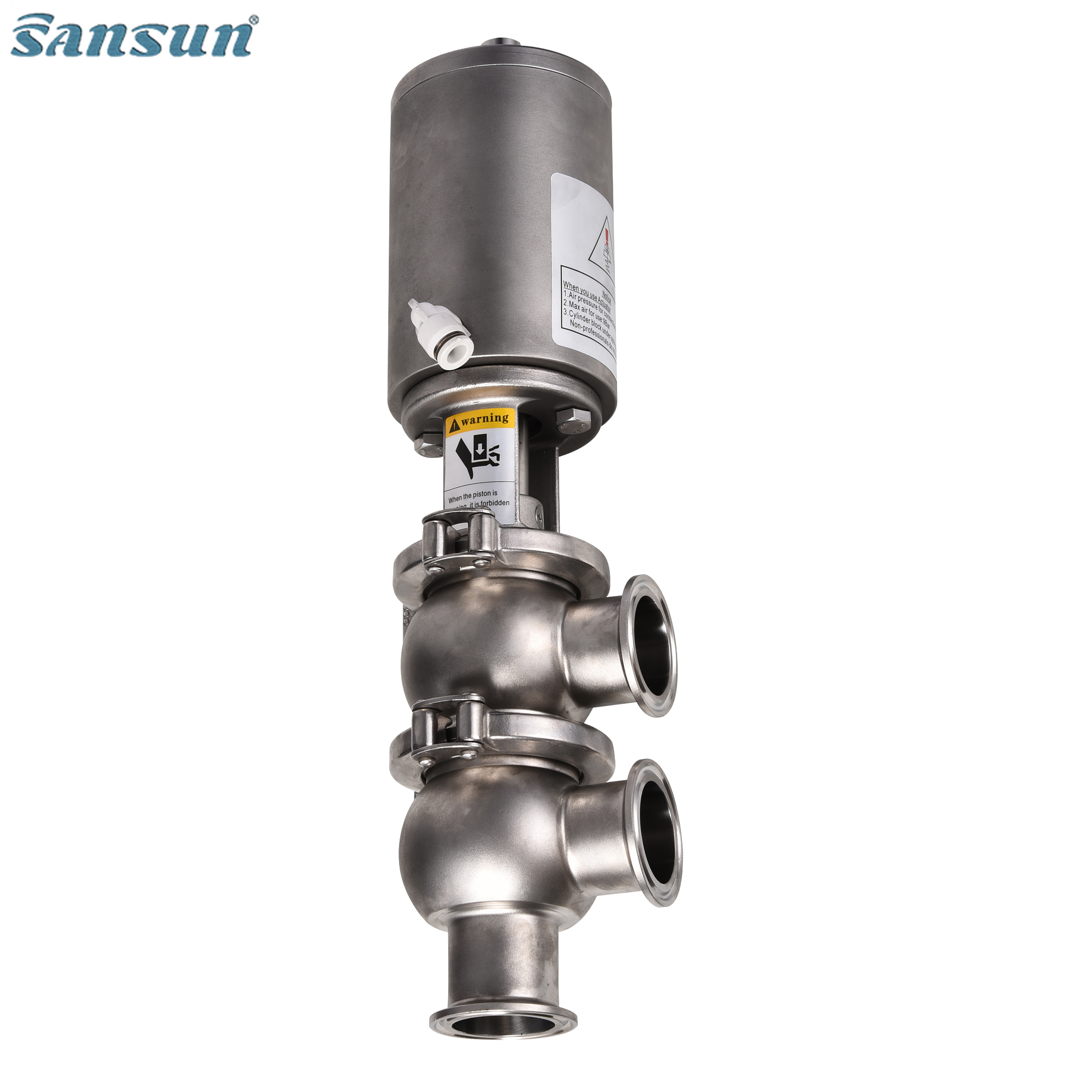

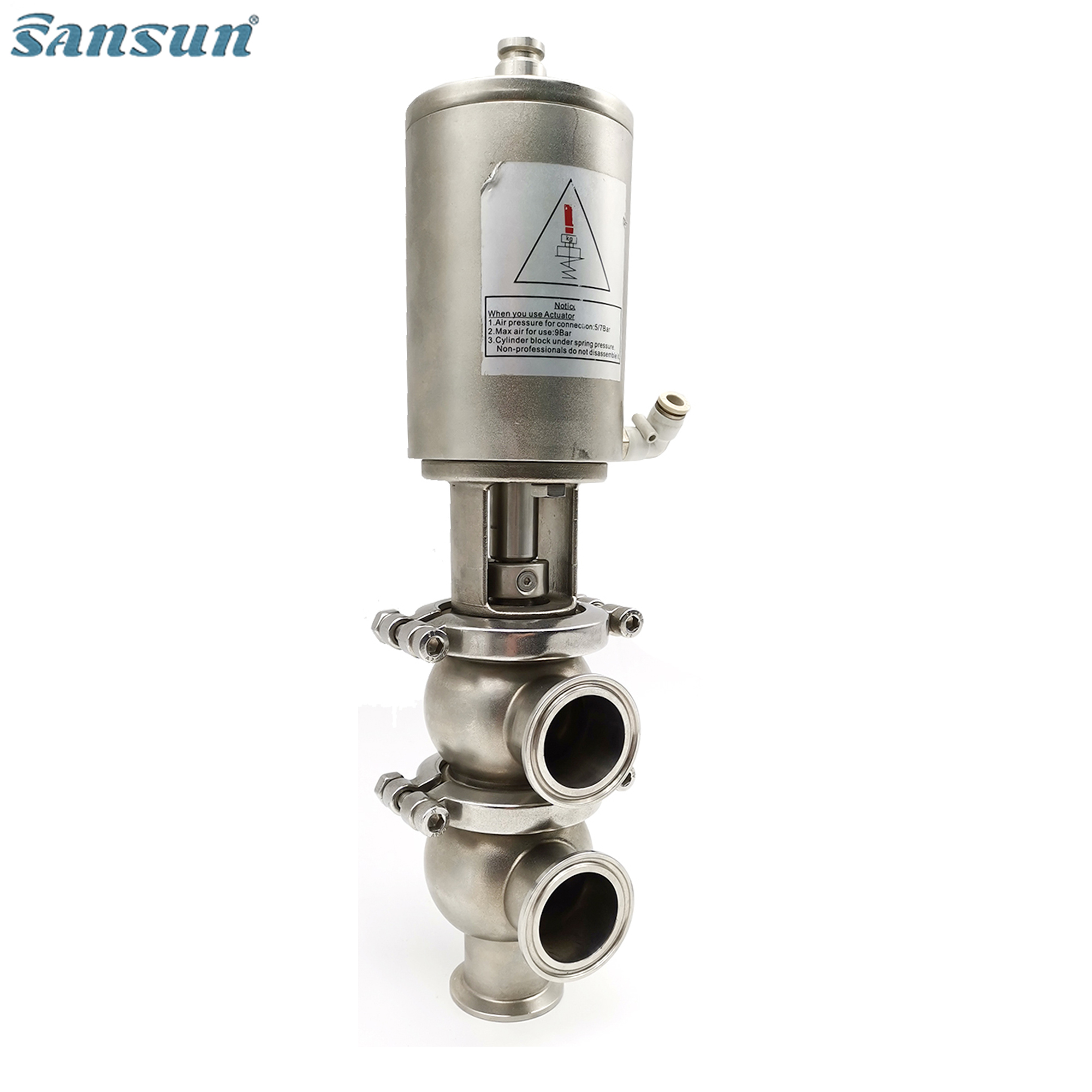

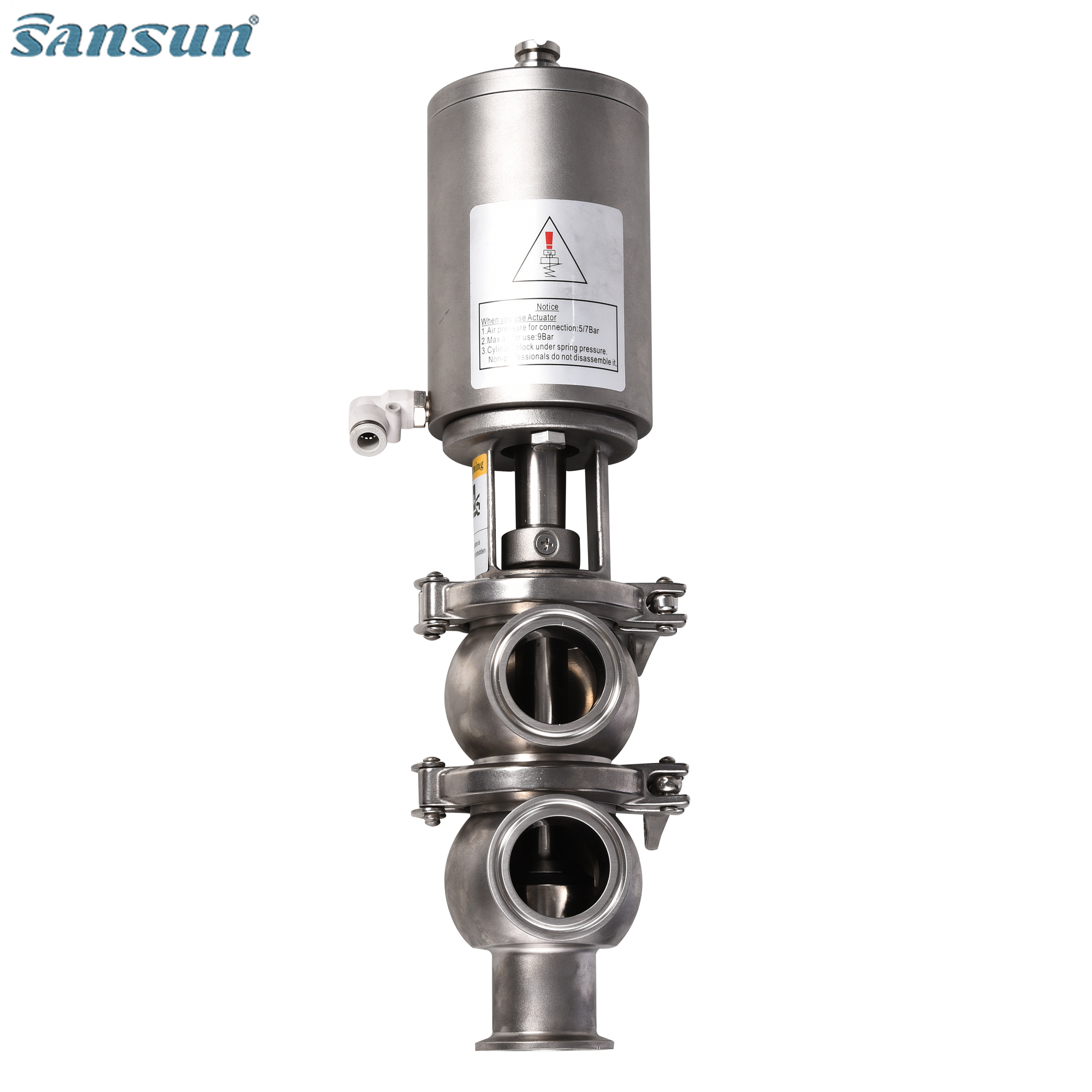

Tipo de la válvula de asiento de un solo asiento para un solo asiento de desviación revisora ​​de reverso.

Principios operativos

Las válvulas del asiento desviador son operadas automáticamente por un actuador neumático de acción única o de doble acción.

Al suministrar aire comprimido, el eje se mueve para colocar la válvula en la posición "Open " o "cerrada ".

La rotación de 180 ° del cilindro neumático de los actuadores de acción única permite tener una válvula ornormalmente cerrada normalmente abierta.

Las válvulas de los asientos desviadores  Utilizado en cerveza, bebidas, lácteos, jugo de fruta, farmacia, bioingeniería y otros campos.

Especificaciones técnicas

Tamaños disponibles: DN 25/1 "a DN 100/4 "

Temperatura de trabajo: -10 ℃ a +120 ℃ (EPDM) 14 ° F a 248 ° F

                                           +140 ℃ (SIP, Max.30 min) 284 ° F

Max. Presión de trabajo: 10 bar 145 psi

Presión de aire comprimido: 6-8 bar 87-116 psi

Connecitons de aire: G1/8 "(BSP)

Materiales

Piezas en contacto con el producto: AISI 316L 、 AISI 304

Otras piezas en acero inoxidable: alsi 304

Junta: EPDM según la FDA 177.2600

Acabado de la superficie de lnternal: RA ≤ 0.8  μm

Acabado de superficie externo: esmalte brillante

Diseño estándar

Acabado superficial: Ra≤ 0,5  μm

Tamaños disponibles: DN 25 -DN 100, 1 " - 4 "

Conexiones: DIN, abrazadera, SMS, RJT, FL-IDF, etc.

Conexiones finales: abrazadera sanitaria, u otros a pedido

Diagrama de combinación de cuerpo de válvula

Válvula de asiento único Vista explotada

Paquete para la válvula de asiento desviador
