Principios operativos

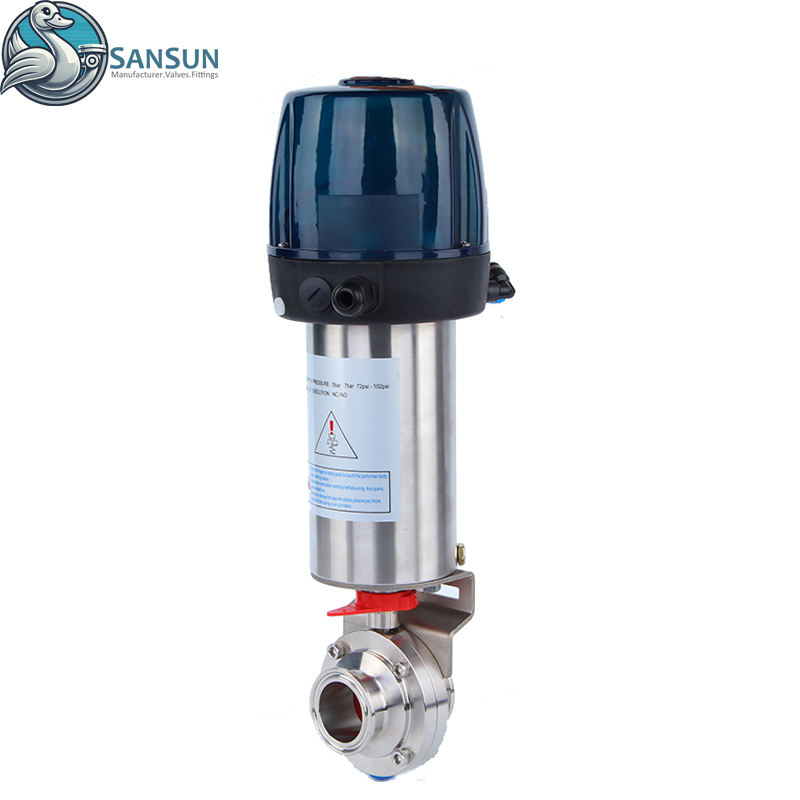

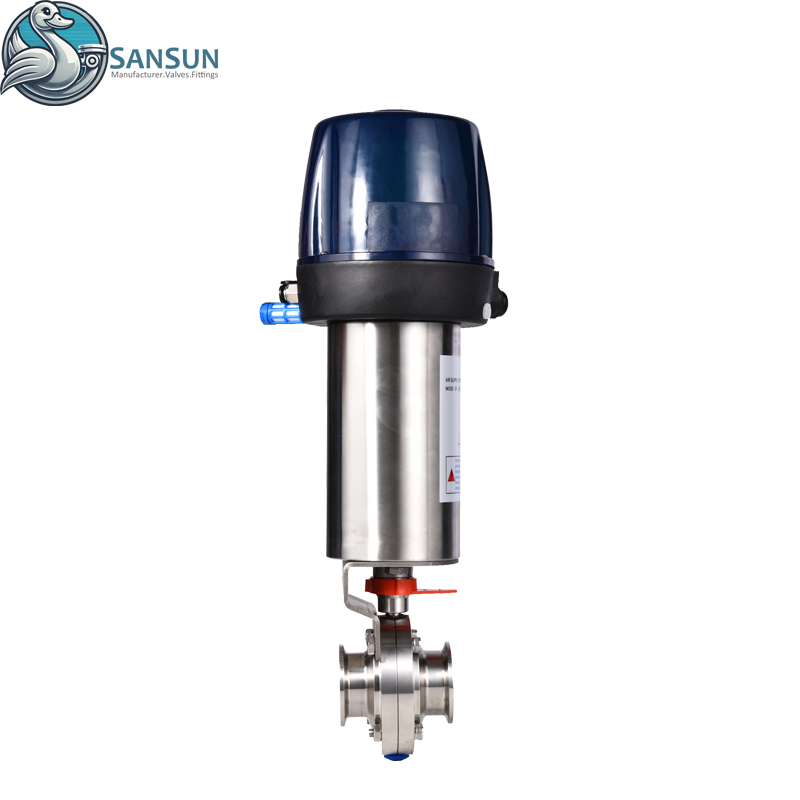

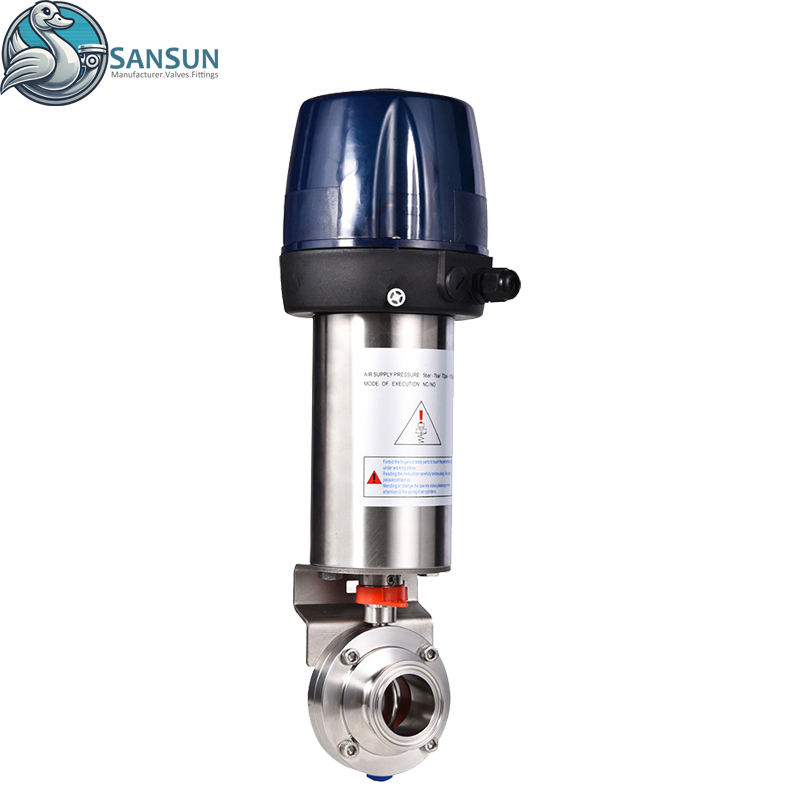

La válvula de mariposa con abrazadera neumática puede operarse automáticamente mediante un actuador
La manija bloquea la válvula en la posición "abierta" o "cerrada", ciertamente hay otras posiciones disponibles.
El actuador empuja el pistón de movimiento axial a 90 grados para controlar la válvula de mariposa.
Las válvulas de mariposa se utilizan en cerveza, bebidas, lácteos, jugos de frutas, farmacia, bioingeniería y otros campos.
Especificaciones técnicas
Presión máx.: 10 bar (DN-25/100);8 bar (DN-125/150)
Presión mín.: 0,2 bar p.abs
Temperatura de funcionamiento: -10 ℃ a +120 ℃ (EPDM)
Materiales
Placa de mariposa: AISI316L/304 (forjada)
Cuerpo de válvula: AISI316L/304 (forjado)
Acabado superficial: Ra=0,8

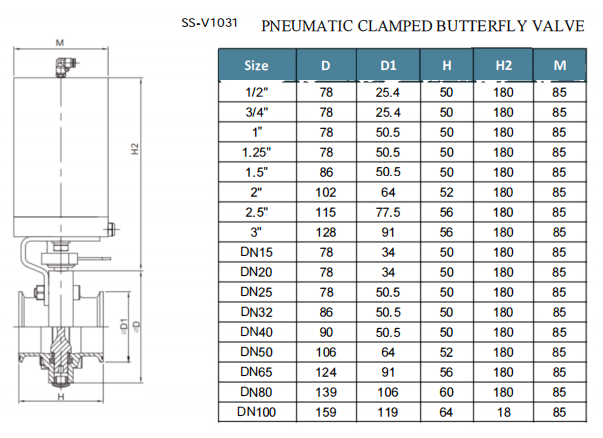

Diseño estándar
Disponible en tamaños desde DN15 / 1/2" hasta DN100 / 3"
Estándar disponible: DIN, SMS, ISO, IDF, RJT, IDF, 3A
Conexión: soldadura, abrazadera, rosca, soldadura simple, rosca simple, brida
Actuador: actuador neumático de acero inoxidable, actuador neumático de aluminio, actuador eléctrico
Control: sensor de posición, controlador C-TOP, controlador C-TOP (AS-I)
Curva de válvulas de mariposa
Modo de accionamiento diferente de la válvula de mariposa neumática
Vista explosionada de Válvula de mariposa neumática inteligente
Inspección
Todos Los tipos de productos no estándar se personalizan según los requisitos de los clientes.
Los productos se pueden rastrear hasta la fabricación y el tiempo de cada proceso para garantizar la calidad de los productos.
Paquete
