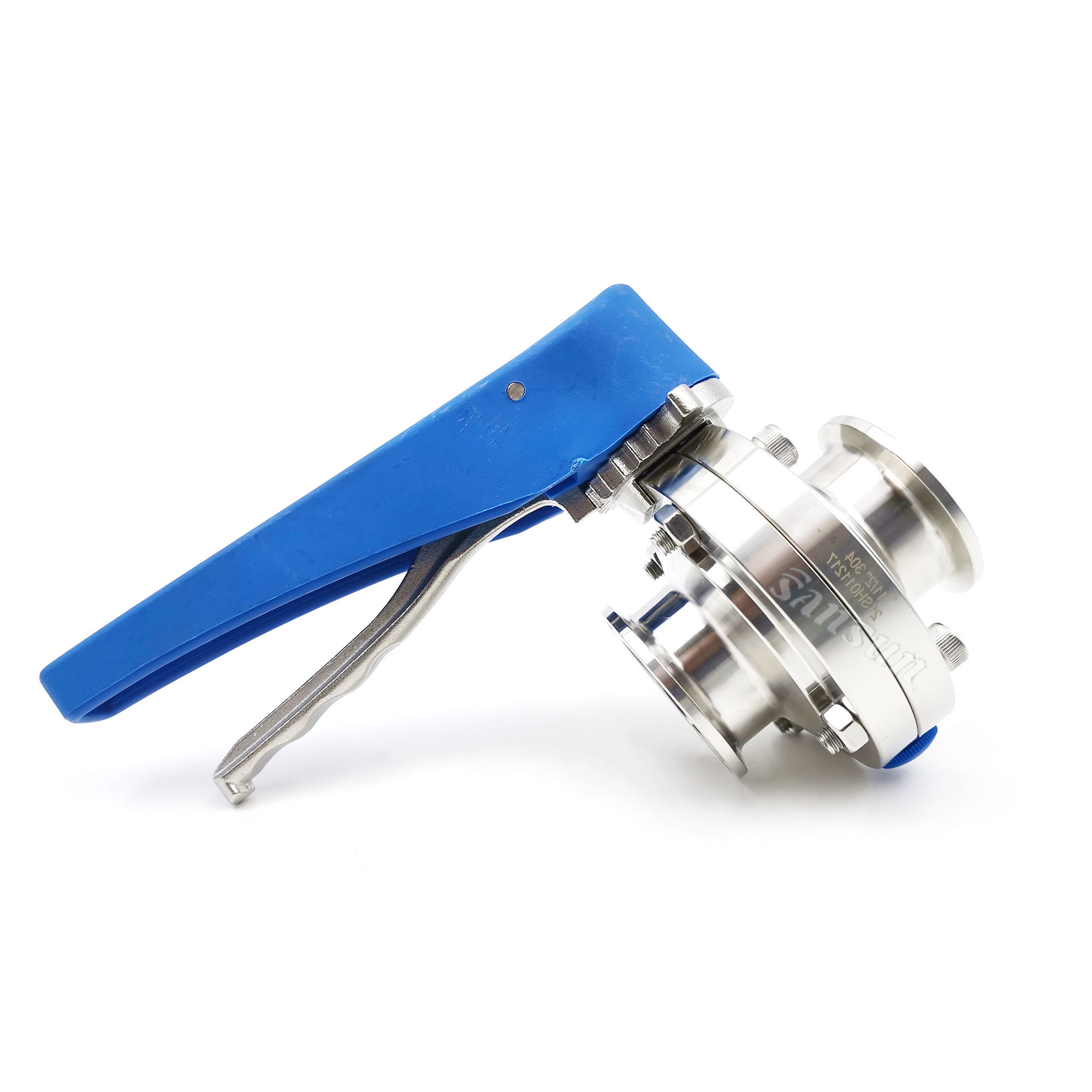

Válvula de mariposa lechera SS316 TC con mango del gatillo

La válvula de mariposa de la abrazadera sanitaria se opera por tipo neumático o manual. Los materiales son: 304, 316L. Se usa ampliamente en cerveza, bebidas, lácteos, jugo de frutas, farmacia, bioingeniería y otros campos.
tamaño:
Material:
Estado de Disponibilidad:
Cantidad:
  • SANSUN

  • SS-V1021

Principios de operacion

Las válvulas de mariposa de sujeción se pueden operar automáticamente a través del actuador o manualmente con el mango.

El mango bloquea la válvula en la posición "Open " o "cerrada ", ciertamente hay la otra posición disponible.

El actuador empuja el pistón del movimiento axial en 90 grados para que controla la válvula de mariposa.

Las válvulas de mariposa usadas en cerveza, bebidas, lácteos, jugo de frutas, farmacia, bioingeniería y otros campos.

Especificaciones técnicas

Max. Presión: 10 bar (DN-25/100); 8 bar (DN-125/150)

Min.Presión: 0.2 bar P.Abs

Temperatura de funcionamiento: -10 ℃ a +120 ℃ (EPDM)

Materiales

Plato de mariposa: AISI316L/304 (forjado)

Cuerpo de la válvula: AISI316L/304 (forjado)

Manejo: AISI304/PP

Acabado de superficie: RA = 0.8

Diseño estándar

Disponible en tamaños de DN10 / 1/2 "a DN200 / 8 "

El tamaño de la posición múltiple maneja UO a DN100 / 4 "

El tamaño del mango de extracción hasta DN125 / 150 /6 "

Estándar avaliable: DIN, SMS, ISO, IDF, RJT, IDF, 3A

Conexión: soldadura, abrazadera, rosca, rosca única de soldadura única, brida

Mango: mango de dos posiciones, mango de tres posiciones, mango de tracción de cuatro posiciones, mango de trigas de plástico múltiple

y mango de trigage de acero inoxidable de múltiples posiciones

Control: sensor de posición, controlador C-top, controlador C-top (as-i)

Curva de válvulas de mariposa

Dibujo de bututfly-válvulas curva

Estilo de mango de la válvula de mariposa

Estilo de dibujo de válvula

Vista explotada de la válvula de mariposa con mango de tirar

Vista de válvula de válvula explosiva


Inspección

Todo tipo de productos no estándar se personalizan de acuerdo con los requisitos de los clientes.

Los productos se remontan a la fabricación y el tiempo de cada proceso para garantizar la calidad de los productos.

Sansun-Factory-Workshop-China-Manufactuer-Laser-Laser-Laser (2)


Paquete para la válvula de mariposa de sujeción con mango de gatillo de múltiples posición

Pasksge de válvula de mariposa de sujeción con mango de 12 posición

Válvula de butterfly de pisos sanitarios

Dibujo Sanitaria-Butterfly-Válvula-1
